Adakah itu Hos Pecah dan Medan Minyak?

Dalam dunia penerokaan dan pengeluaran minyak dan gas yang berkepentingan tinggi, setiap komponen dalam rantaian pemindahan bendalir adalah kritikal. Di antara ini, yang sederhana adalah apa-apa tetapi mudah; ia adalah talian hayat kejuruteraan ketepatan yang menahan keadaan menghukum untuk memastikan operasi berjalan dengan selamat dan cekap. A Patah dan hos medan minyak ialah peralatan khusus yang direka untuk menyampaikan pelbagai media yang agresif—daripada cecair patah tekanan tinggi dan lumpur penggerudian yang melelas kepada air dan minyak mentah yang terhasil—di bawah tekanan, suhu dan tekanan dinamik yang melampau. Kegagalan satu hos boleh menyebabkan masa henti yang mahal, kejadian alam sekitar dan bahaya keselamatan yang teruk. Memahami kejuruteraan di sebalik hos ini, daripada pembinaan teguhnya kepada piawaian ketat yang mesti mereka penuhi, adalah penting untuk jurutera, pakar perolehan dan pengendali lapangan. Panduan ini menyelidiki komponen anatomi penting ini, menerangkan kunci spesifikasi hos frac tekanan tinggi , kepentingan Pensijilan hos frac API 7K , dan peranan hos patah bertetulang dawai keluli reka bentuk. Kami juga akan menyediakan panduan praktikal mengenai aplikasi bidang kritikal, seperti mengetahui masa untuk menjadualkan penggantian hos pam lumpur medan minyak dan cara memilih yang betul hos pelepasan medan minyak untuk pemindahan udara operasi. Dengan menggabungkan cerapan teknikal yang mendalam dengan kepraktisan peringkat medan, artikel ini berfungsi sebagai sumber yang lengkap untuk sesiapa sahaja yang bertanggungjawab untuk menentukan, mengekalkan atau mengendalikan aset penting ini.

Anatomi Hos Frac Berprestasi Tinggi

Ketahanan luar biasa bagi keretakan yang berkualiti bukanlah kemalangan; ia adalah hasil daripada pembinaan berlapis yang teliti di mana setiap lapisan mempunyai fungsi yang berbeza dan penting. Pada terasnya, reka bentuk mesti mengimbangi permintaan yang kelihatan bercanggah: kekuatan yang besar dengan fleksibiliti, rintangan kimia dengan toleransi lelasan, dan umur panjang dengan berat yang boleh diurus. Pendekatan berbilang lapisan ini bermula dengan tiub atau pelapik, lapisan paling dalam yang bersentuhan langsung dengan bendalir yang dihantar. Ia biasanya diperbuat daripada getah sintetik khusus atau sebatian poliuretana termoplastik yang dirumus untuk menentang degradasi daripada bahan kimia, asid dan proppant yang terdapat dalam cecair fracking. Di sekeliling pelapik ini adalah lapisan tetulang, tulang belakang sebenar yang menentukan kapasiti galas tekanannya. Di sinilah hos patah bertetulang dawai keluli membezakan dirinya, menggunakan bilangan lingkaran atau jalinan dawai keluli tegangan tinggi untuk mengandungi tekanan dalaman yang melampau dan menahan keletihan yang berdenyut daripada kitaran pam. Akhir sekali, lapisan penutup bertindak sebagai barisan pertahanan pertama terhadap persekitaran luaran. Ia direka bentuk untuk menjadi sangat lasak, tahan luluhawa, ozon, sinaran UV, minyak, dan lelasan fizikal daripada mengheret di atas rupa bumi yang kasar, memastikan integriti tidak kritikal di bawahnya.

• Pelapik Dalam: Diperbuat daripada sebatian tahan minyak dan tahan minyak seperti NBR, HNBR atau poliuretana untuk melindungi daripada bahan kimia cecair dalaman.
• Lapisan Pengukuhan: Dawai tegangan tinggi dililit secara heliks atau dijalin dalam berbilang lapisan untuk memberikan tekanan pecah maksimum dan rintangan kelesuan impuls.
• Penutup Pelindung: Lapisan luar yang lasak dan tahan cuaca, selalunya diperbuat daripada getah sintetik seperti CR atau CSM, direka bentuk untuk menahan kesan di lapangan.
• Kelengkapan Akhir: Bebibir keluli palsu atau kelengkapan berulir dipasang dengan selamat melalui swaging atau pengelim untuk membentuk pemasangan kalis bocor dan berintegriti tinggi.

Penyahkodan Metrik Prestasi Utama: Spesifikasi Hos Frac Tekanan Tinggi

Memilih yang betul memerlukan pemahaman yang menyeluruh tentangnya spesifikasi hos frac tekanan tinggi . Metrik yang diterbitkan ini bukan sekadar nombor; ia adalah jaminan prestasi di bawah syarat yang ditetapkan. Spesifikasi yang paling kritikal ialah tekanan kerja (WP), tekanan berterusan maksimum yang direka bentuk untuk dikendalikan dengan selamat oleh hos. Sama pentingnya ialah tekanan pecah minimum (MBP), yang biasanya merupakan gandaan WP (cth., 4:1), menunjukkan titik kegagalan muktamad. Tekanan ujian (TP) ialah tekanan yang dikenakan semasa ujian bukti, biasanya di atas WP tetapi di bawah MBP. Spesifikasi penting lain termasuk diameter dalam (ID), yang mempengaruhi kadar aliran dan penurunan tekanan; jejari selekoh, menunjukkan betapa ketatnya hos boleh dibengkokkan tanpa berbelit atau merosakkan tetulang; dan julat suhu untuk kedua-dua media dan persekitaran ambien. Memadankan spesifikasi ini dengan tepat kepada output pam anda, sifat bendalir dan susun atur tapak adalah asas kepada operasi yang selamat dan boleh dipercayai.

Aplikasi Kritikal dan Panduan Penggantian

Kecemerlangan teori yang terbukti dalam aplikasi praktikalnya. Dua daripada kegunaan yang paling mencabar dan biasa dalam bidang ini menyerlahkan aspek prestasi hos dan pengurusan kitaran hayat yang berbeza. Pada bahagian tekanan tinggi, hos yang disambungkan kepada pam lumpur dan pam pecah adalah arteri yang beroperasi, mengendalikan tekanan tinggi yang melelas. Pada bahagian volum tinggi, hos pelepasan untuk pemindahan udara menguruskan kadar aliran yang diperlukan untuk operasi patah dan pengendalian bendalir, di mana mungkin lebih rendah tetapi kecekapan dan kecekapan aliran adalah kunci.

Sistem Pam Lumpur: Degupan Jantung Penggerudian

Hos pam lumpur beroperasi dalam satu persekitaran yang paling menghukum, sentiasa terdedah kepada denyutan tekanan tinggi dan lumpur penggerudian yang kasar. Mengetahui bila untuk melaksanakan sesuatu penggantian hos pam lumpur medan minyak adalah kemahiran kritikal yang mengimbangi keselamatan dengan ekonomi operasi. Menunggu kegagalan besar bukanlah satu pilihan. Penunjuk utama untuk penggantian termasuk keretakan yang boleh dilihat atau lelasan teruk pada penutup yang menunjukkan wayar tetulang, membonjol atau bengkak setempat yang menunjukkan pemisahan lapisan dalaman, kebocoran ketara dan berterusan pada kelengkapan, atau hos yang telah melebihi hayat perkhidmatan yang disyorkan berdasarkan kitaran tekanan. Melaksanakan jadual penggantian proaktif berdasarkan waktu dan pemeriksaan biasa yang didokumenkan adalah jauh lebih menjimatkan kos daripada menangani masa operasi yang tidak dirancang.

Pemindahan Air dan Pengendalian Bendalir: Menguruskan Isipadu Tinggi

Untuk operasi seperti membekalkan air kepada pengisar frac atau memindahkan air yang dihasilkan, profil hos yang berbeza sering digunakan. An hos pelepasan medan minyak untuk pemindahan udara direka bentuk untuk mengoptimumkan diameter dalam yang besar, rintangan aliran rendah, dan keliatan luar biasa terhadap penyeretan dan penghancuran. Walaupun masih teguh, tetulangnya mungkin menggunakan lapisan tekstil berkekuatan tinggi seperti poliester atau aramid dan sebaliknya, atau gabungan, dawai keluli yang lebih ringan, menghasilkan hos yang lebih fleksibel dan kadangkala lebih ringan sesuai untuk kegunaan rata pada jarak yang jauh. Spesifikasi utama di sini memfokuskan pada ID untuk kadar aliran, keupayaan sedutan (jika digunakan pada pengambilan pam), dan rintangan yang luar biasa untuk penutup.

Soalan Lazim

Berapa kerapkah hos frac tekanan tinggi perlu diganti?

Tiada jawapan berasaskan masa tunggal, kerana kekerapan penggantian bergantung pada kitaran tekanan operasi, keadaan bendalir dan persekitaran. Amalan terbaik adalah mengikuti program penyelenggaraan berasaskan keadaan. Hos hendaklah diganti dengan segera jika mendedahkan sebarang kerosakan penutup yang mendedahkan tetulang, bonjolan, luka dalam atau getah yang mengeras/retak. Selain itu, pengilang sering menyediakan perkhidmatan hayat yang disyorkan berdasarkan tekanan kerja maksimum dan penghantaran impuls. Menggantikan hos secara proaktif sebagai sebahagian daripada pelan penyelenggaraan berjadual, dimaklumkan oleh panduan pengilang dan pemeriksaan yang ketat, adalah jauh lebih selamat dan lebih menjimatkan daripada tindakan terhadap kegagalan.

Adakah maksud "faktor keselamatan 4:1" pada hos?

Faktor keselamatan 4:1 (atau nisbah serupa seperti 3:1 atau 5:1) ialah prinsip reka bentuk kritikal. Ini bermakna tekanan pecah minimum (MBP) ialah empat kali lebih tinggi daripada tekanan kerja berkadar (WP). Sebagai contoh, WP 10,000 PSI akan mempunyai MBP sekurang-kurangnya 40,000 PSI. Margin yang besar ini menyumbang kepada lonjakan tekanan, potensi tekanan sistem di bawah penarafan, keletihan bahan dari semasa ke semasa dan tekanan yang tidak dijangka. Ia adalah penimbal keselamatan asas. Apabila menilai spesifikasi hos frac tekanan tinggi , faktor keselamatan yang lebih tinggi secara amnya menunjukkan produk yang lebih teguh dan direka bentuk secara konservatif.

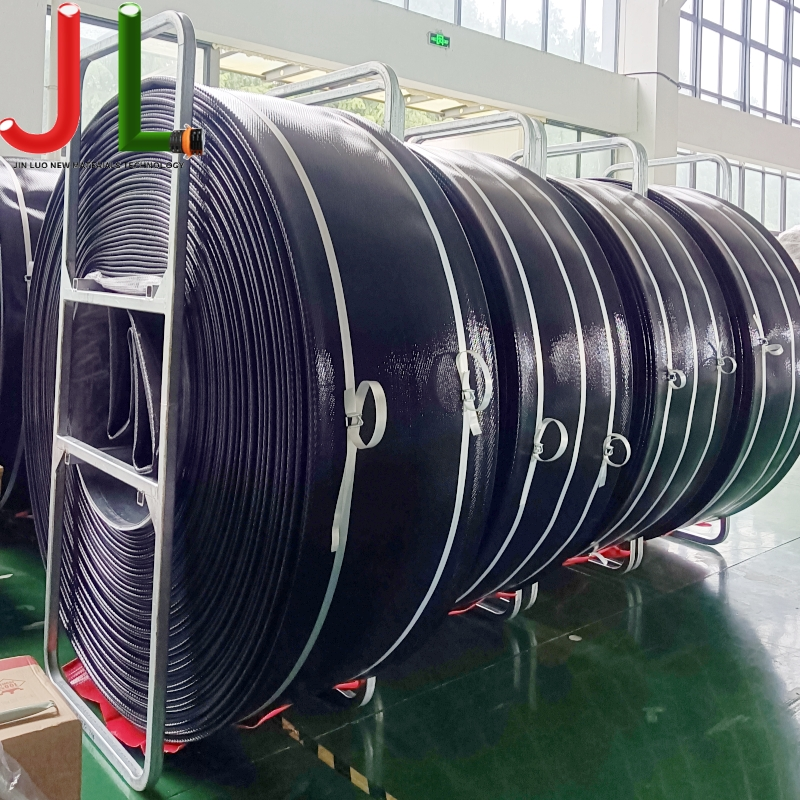

perbezaan antara hos "layflat" dan hos getah standard Adakah pemindahan udara?

Hos pelepasan getah standard biasanya bulat dan mengekalkan bentuknya apabila kosong, selalunya dengan wayar lingkaran untuk mengelakkan keruntuhan di bawah sedutan. Hos layflat, sering digunakan sebagai hos pelepasan medan minyak untuk pemindahan udara , reka bentuk untuk menjadi fleksibel dan diratakan sepenuhnya apabila kosong, menjadikannya lebih mudah untuk digulung, diangkut dan disimpan dalam jangka masa yang panjang. Hos Layflat biasanya dibuat daripada fabrik bersalut PVC atau poliuretana. Ia sangat baik untuk saluran air sementara volum tinggi di atas tanah tetapi secara amnya mempunyai penarafan tekanan yang lebih rendah dan rintangan pelepasan yang mengurangkan pelepasan getah bulat tugas berat yang dimaksudkan untuk perkhidmatan yang lebih kekal atau lasak.
