Bagaimana Memilih Hos Pecah dan Medan Minyak yang Tepat untuk Operasi Tekanan Tinggi?

Memilih yang sesuai Patah dan hos medan minyak ialah tugas misi kritikal untuk jurutera penggerudian, pengurus perolehan dan penyeliaan operasi lapangan. Hos ini mengangkut proppant yang melelas, cecair tekanan tinggi dan bahan kimia menghakis dalam keadaan yang melampau. Kegagalan dalam pemasangan hos boleh menyebabkan masa henti yang mahal, bahaya keselamatan dan pelanggaran alam sekitar. Panduan ini menyediakan rangka kerja teknikal untuk menilai pembinaan hos, prestasi piawaian dan keperluan khusus aplikasi.

1. Memahami Lapisan Pembinaan Hos dan Sains Bahan

Prestasi mana-mana Patah dan hos medan minyak bergantung pada pembinaan berbilang lapisannya. Tekanan tinggi biasa terdiri daripada tiga lapisan utama: tiub, tetulang dan penutup. Setiap lapisan mempunyai fungsi yang berbeza, dan pemilihan bahan secara langsung memberi kesan kepada ketahanan di bawah tekanan kitaran dan media kasar.

Apabila menilai hos patah tekanan tinggi untuk patah hidraulik , perhatikan dengan teliti sebatian tiub. Getah nitril (NBR) menawarkan rintangan minyak yang sangat baik tetapi toleransi lelasan yang terhad. Nitril terhidrogenasi (HNBR) memberikan ketahanan yang unggul terhadap kedua-dua cecair berasaskan petroleum dan suhu tinggi, membolehkan pilihan untuk operasi patah yang berpanjangan di mana suhu bendalir melebihi 200°F.

1.1 Perbandingan Lapisan Pengukuhan

Lapisan menentukan menentukan tekanan pecah hos dan hayat impuls. Tetulang dawai lingkaran memberikan kekuatan pecah dan fleksibiliti tertinggi untuk hos berdiameter besar yang digunakan dalam keretakan armada. Tetulang dawai jalinan menawarkan fleksibiliti yang baik untuk garisan yang lebih kecil tetapi mungkin keletihan lebih cepat di bawah kitaran tekanan berterusan. Jadual di bawah menggariskan perbezaan teknikal.

2. Rintangan Lelasan dan Prestasi Bahan Penutup

Dalam operasi patah hidraulik, hos kerap diseret merentasi permukaan berbatu, platform keluli dan tepi tajam. Bahan penutup bertindak sebagai barisan pertahanan pertama terhadap kerosakan mekanikal. Untuk hos medan minyak tahan lelasan untuk gas syal , penutup getah sintetik dengan kekuatan koyak yang tinggi (minimum 150 kN/m) adalah penting.

Pengilang sering menggunakan SBR (getah stirena-butadiena) atau CR (getah kloroprena) untuk standard aplikasi. Untuk persekitaran lelasan yang melampau, hos yang dilindungi poliuretana menawarkan tiga hingga lima kali hayat haus berbanding dengan penutup getah. Data medan menunjukkan bahawa penutup poliuretana mengurangkan kekerapan penggantian sebanyak kira-kira 40% dalam aplikasi geseran tinggi seperti sambungan manifold patah.

3. Penilaian Tekanan dan Faktor Keselamatan

Memahami penarafan tekanan adalah asas kepada reka bentuk sistem yang selamat. Setiap Patah dan hos medan minyak mesti mempunyai tekanan kerja yang jelas, yang biasanya 25% hingga 33% daripada tekanan pecah minimum. Faktor keselamatan 4:1 atau 3:1 ini menyumbang kepada lonjakan tekanan, kerosakan mekanikal dan degradasi bahan semasa ke semasa.

Untuk aplikasi keretakan tekanan tinggi, tekanan kerja 15,000 psi adalah perkara biasa, dengan tekanan pecah melebihi 60,000 psi. Jurutera juga harus mempertimbangkan penarafan kitaran impuls, yang menunjukkan berapa banyak kitaran tekanan yang boleh ditanggung oleh hos sebelum kegagalan keletihan. Keretakan yang berkualiti harus menahan sekurang-kurangnya 200,000 impuls pada tekanan kerja maksimum bagi setiap protokol ujian ISO 6803.

4. Keserasian Kimia dan Rintangan Bendalir

Cecair patah hidraulik mengandungi campuran kompleks air, proppant, pengurang geseran, biosid dan perencat skala. Bahan tiub mesti menahan degradasi kimia untuk mengelakkan pembengkakan, pengerasan, atau pengekstrakan sebatian ke dalam aliran bendalir. Hos patah tahan kimia untuk operasi pengasidan memerlukan sebatian tiub khusus.

Untuk rawatan pengasidan yang melibatkan asid hidroklorik atau hidrofluorik, bahan tiub fluorokarbon (FKM) memberikan rintangan yang paling tinggi. Untuk cecair patah standard, HNBR menawarkan gabungan keseimbangan rintangan kimia dan kestabilan suhu. Di bawah ialah ringkasan pertimbangan keserasian kimia.

• HNBR (Nitril Terhidrogenasi): Sesuai untuk diesel, minyak mineral, dan kebanyakan cecair patah; julat suhu -40°F hingga 275°F.
• FKM (Fluorokarbon): Cemerlang untuk pengasidan dan hidrokarbon aromatik; julat suhu -20°F hingga 400°F; kos yang lebih tinggi.
• NBR (Nitril): Baik untuk cecair berasaskan petroleum tetapi keserasian terhad dengan cecair patah suhu tinggi.
• UPE (Polietilena Berat Molekul Sangat Tinggi): Ketahanan lelasan dan bahan kimia yang unggul untuk aplikasi khusus.

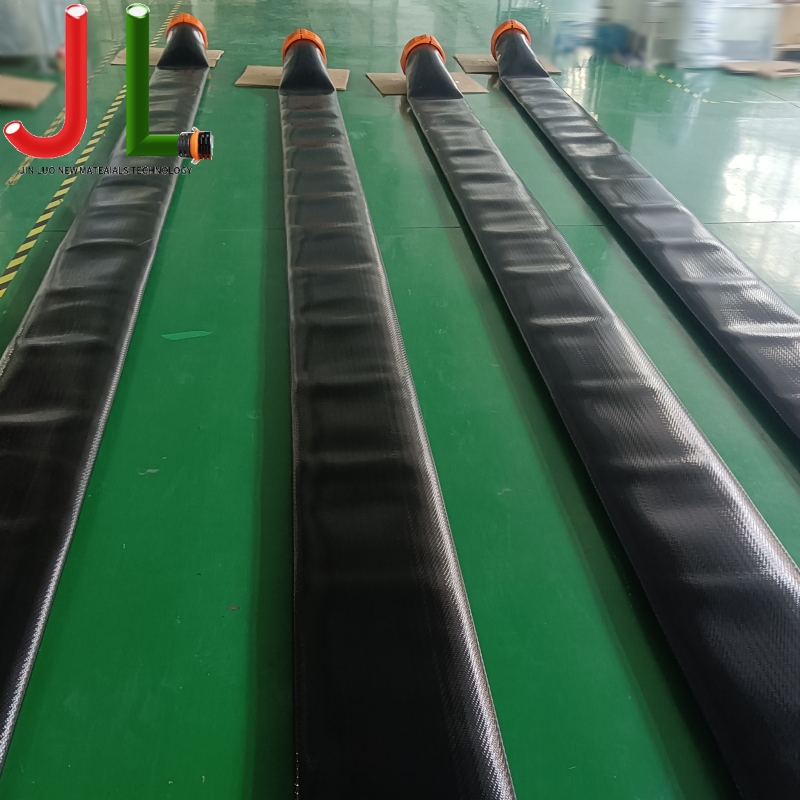

5. Tamat Sambungan dan Integriti Perhimpunan

Pemasangan hos hanya kuat sambungan hujungnya. Untuk Patah dan hos medan minyak assemblies with hammer union , teknik pengeliman yang betul dan pemilihan gandingan adalah kritikal. Kesatuan tukul (seperti Rajah 100, Rajah 1502, atau Rajah 206) ialah piawaian industri untuk menyambung keretakan tekanan tinggi kerana keupayaan sambungan cepat dan pengedap yang boleh dipercayai di bawah tekanan yang melampau.

Apabila menentukan pemasangan, sahkan bahawa proses pengeliman memenuhi piawaian API 7K atau ISO 6803. Sambungan yang dilemahkan boleh meletus di bawah tekanan, manakala pengeliman berlebihan boleh merosakkan lapisan tetulang, mewujudkan titik kegagalan tersembunyi. Ujian pihak mengesahkan bahawa pemasangan yang ditetapkan dengan betul mengekalkan 100% daripada tekanan kerja semasa dan tekanan pecah.

5.1 Spesifikasi Pemasangan Utama

• Pengekalan Kelim: Minimum 90% tekanan pecah hos mesti dicapai pada antara muka gandingan.
• Bahan Gandingan: Keluli karbon dengan salutan zink atau epoksi untuk rintangan kakisan dalam persekitaran medan minyak luar.
• Kebolehkesanan: Setiap pemasangan hendaklah memasukkan nombor siri dengan rekod data kelim untuk memastikan kualiti dan analisis kegagalan.

6. Piawaian Industri dan Keperluan Pensijilan

Pematuhan piawaian industri yang diiktiraf tidak boleh dirundingkan untuk operasi medan minyak. API 7K ialah standard utama untuk hos penggerudian dan perkhidmatan yang baik, meliputi keperluan reka bentuk, pembuatan dan ujian. Hos patah dan medan minyak yang diperakui API 7K memastikan bahawa produk telah menjalani ujian pecah, impuls dan lenturan yang ketat.

Piawaian tambahan termasuk ISO 6803 untuk ujian impuls, pensijilan ABS untuk aplikasi luar pesisir, dan kelulusan MSHA untuk persekitaran perlombongan bawah tanah. Spesifikasi perolehan harus secara eksplisit memerlukan laporan ujian yang diperakui (CTR) untuk setiap kelompok, mendokumenkan tekanan pecah, kekuatan kekuatan dan dimensi pengesahan.

Soalan Lazim (FAQ)

• S: Adakah hayat perkhidmatan biasa hos patah di bawah operasi biasa?
  J: Di bawah operasi rekahan biasa dengan 200-300 kitaran tekanan setiap kerja, hos berkualiti dalam tempoh HNBR dan tempoh dawai lingkaran boleh bertahan 3 hingga 5 tahun. Penggantian disyorkan apabila penutup menunjukkan potongan yang boleh dilihat, tidak terdedah, atau selepas sebarang lonjakan tekanan ketara melebihi 110% daripada tekanan kerja.
• S: Bagaimana cara saya menentukan saiz hos yang betul untuk operasi patah?
  A: Saiz hos ditentukan oleh kadar aliran dan keperluan penurunan tekanan. Bagi kebanyakan aplikasi patah, diameter dalam 2 inci dan 3 inci adalah standard untuk sambungan manifold, manakala hos 4 inci digunakan untuk saluran peluru berpandu. Gunakan pengiraan Darcy-Weisbach untuk mengesahkan bahawa penurunan tekanan tidak melebihi 10% daripada tekanan kerja pada aliran maksimum.
• S: Bolehkah hos patah boleh dibaiki jika rosak?
  J: Pembaikan medan tidak dibenarkan untuk keretakan tekanan tinggi bagi setiap API 7K. Sebarang luka atau lelasan yang menembusi penutup luar dan mendedahkan tetulang memerlukan penyingkiran segera daripada perkhidmatan. Pemasangan yang telah dibaiki tidak boleh diperakui semula kepada penarafan tekanan asal.
• S: Apakah perbezaan antara hos patah dan hos penggerudian berputar?
  J: Hos patah direka untuk pemindahan aliran tinggi, tekanan tinggi buburan kasar dengan kitaran tekanan yang kerap. Hos penggerudian berputar (hos kelly) direka untuk putaran dan getaran berterusan di lantai pelantar penggerudian. Mereka tidak boleh ditukar ganti; hos patah biasanya mempunyai penutup yang lebih tebal dan corak letak tetulang yang berbeza.

Rujukan

• Institut Petroleum Amerika. (2023). Spesifikasi API 7K: Peralatan Penggerudian dan Servis Telaga . Perkhidmatan Penerbitan API.
• Pertubuhan Antarabangsa untuk Standardisasi. (2020). ISO 6803: Hos getah atau plastik dan pemasangan hos - Ujian impuls tekanan hidraulik tanpa lentur .
• Persatuan Jurutera Kakisan Kebangsaan. (2022). NACE SP0472: Kaedah dan Kawalan untuk Mencegah Keretakan Persekitaran Dalam Perkhidmatan Kimpalan Keluli Karbon dalam Persekitaran Penapisan Petroleum Mengakis .
• Persatuan Jurutera Petroleum. (2021). SPE 204215: Amalan Terbaik untuk Pengurusan Hos Tekanan Tinggi dalam Operasi Pecah Hidraulik .
• Institut Tenaga. (2023). Kod Amalan Selamat Model EI Bahagian 15: Pengelasan Kawasan untuk Pemasangan Mengendalikan Bendalir Mudah Terbakar .
• Pentadbiran Keselamatan dan Kesihatan Pekerjaan. (2022). OSHA 1910.269: Penjanaan Kuasa Elektrik, Penghantaran dan Pengagihan — Keperluan Integriti Hos .
