Adakah yang Menjadikan Hos TPU yang Patah Pilihan Optimum untuk Pemindahan Bendalir Tekanan Tinggi?

Dalam operasi patah hidraulik, pemilihan bahan untuk sistem pemindahan bendalir secara langsung memberi kesan kepada kecekapan dan keselamatan operasi. The Hos TPU Patah mewakili kategori khusus hos termoplastik yang direka bentuk untuk aplikasi tekanan melampau, rintangan kimia dan ketahanan alam sekitar. Bagi pakar perolehan, jurutera dan pengedar borong dalam sektor minyak dan gas, memahami spesifikasi teknikal ini adalah penting. Artikel ini menyediakan analisis peringkat jurutera sains bahan, penilaian tekanan dan kejuruteraan aplikasi untuk operasi patah. Kami akan memeriksa kaedah pembinaan, metrik prestasi perbandingan dan protokol pengesahan kualiti untuk menyokong keputusan pembelian B2B yang termaklum.

1. Mentakrifkan Teknologi: Sains Bahan TPU dan Pembinaan Hos

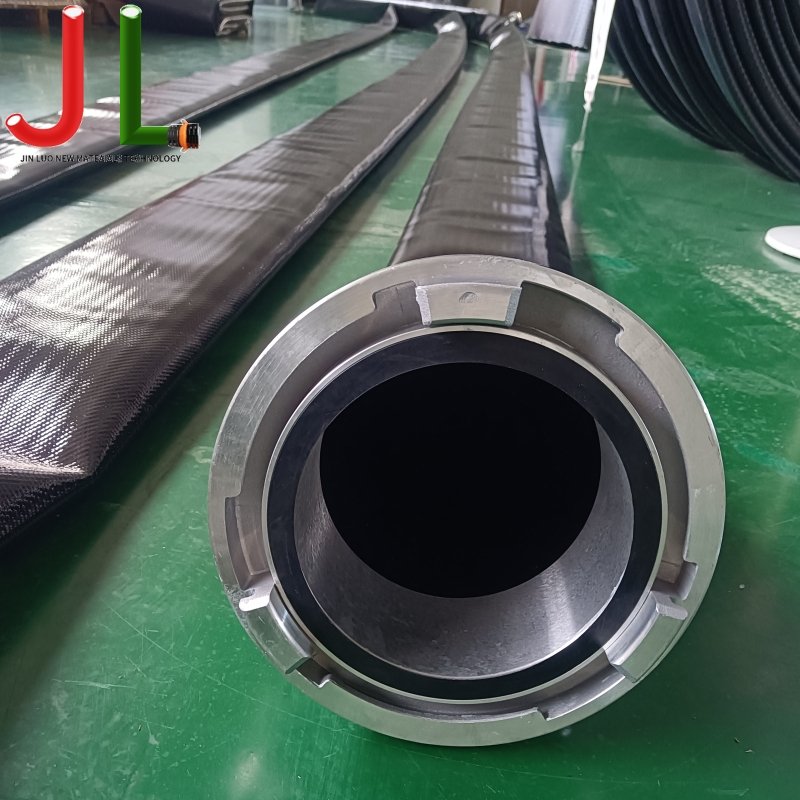

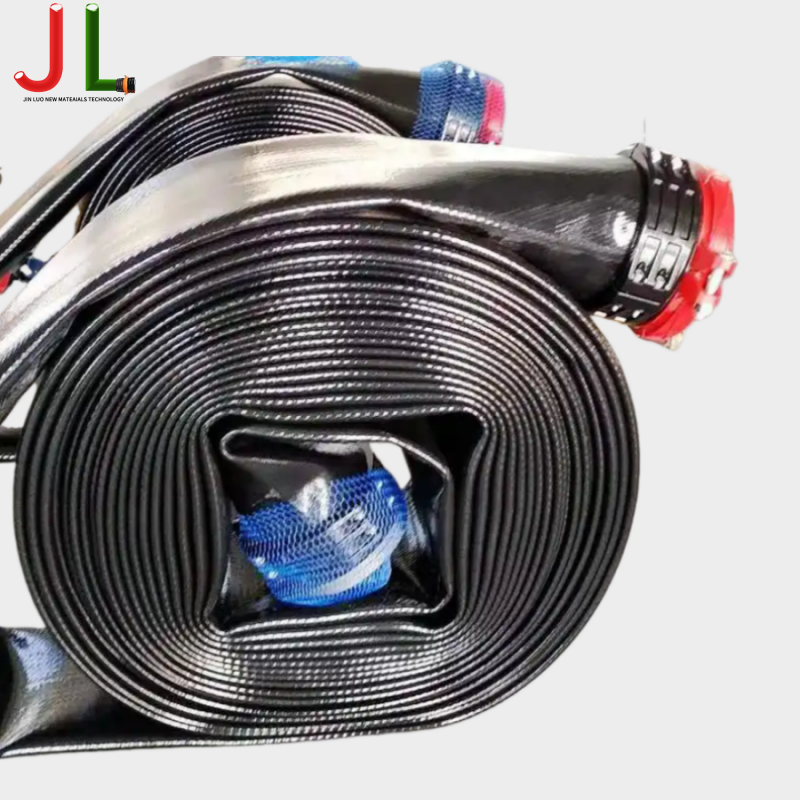

The Hos TPU Patah menggunakan poliuretana termoplastik sebagai komponen bahan utama. TPU menawarkan rintangan lelasan yang luar biasa, fleksibiliti merentas julat suhu yang luas, dan keserasian kimia yang unggul dengan cecair patah. Bahan ini mempamerkan julat kekerasan 85 Shore A hingga 75 Shore D, memberikan keseimbangan optimum antara fleksibiliti dan integriti struktur. Hos ini biasanya menggunakan pembinaan berbilang lapisan yang terdiri daripada tiub dalam, lapisan tetulang dan penutup luar.

1.1 Lapisan Pembinaan dan Fungsinya

• Tiub Dalam : Rumusan TPU dioptimumkan untuk keserasian bendalir. Menentang hidrolisis dan mengekalkan kestabilan dimensi di bawah tekanan tekanan berterusan.
• Lapisan Pengukuhan : Gentian poliester tegangan tinggi atau pembinaan lapisan tenunan aramid. Menyediakan rintangan tekanan pecah dan menghalang pemanjangan hos di bawah tekanan.
• Penutup Luar : Kompaun TPU tahan lelasan. Melindungi daripada kerosakan, degradasi UV dan pendedahan mekanikal alam sekitar.
• Antara Muka Gandingan : Kelengkapan berkelim atau swaged direka untuk rintangan kelesuan impuls. Kritikal untuk mengekalkan integriti pemasangan di bawah keadaan tekanan kitaran.

2. Penilaian Tekanan dan Spesifikasi Prestasi

Operasi patah hidraulik memerlukan hos yang mampu menahan keadaan tekanan yang melampau. The hos keretakan tekanan tinggi untuk medan minyak biasanya beroperasi pada tekanan kerja dari 145 psi hingga 650 psi, dengan tekanan pecah empat tiga kali tekanan kerja. Pengesahan prestasi mengikut piawaian SAE J517 dan ISO 18752, yang mentakrifkan keperluan ujian impuls, jejari lentur minimum dan penarafan suhu.

2.1 Parameter Prestasi Kritikal

• Tekanan Kerja : Julat tekanan operasi berterusan dari 3,000 psi hingga 10,000 psi, bergantung pada diameter dan konfigurasi tetulang.
• Tekanan Pecah : Faktor keselamatan minimum 3:1 dengan tekanan pecah melebihi 2100 psi untuk variasi tekanan tinggi.
• Julit Suhu : -40°C hingga 70°C untuk formulasi standard.

3. Keserasian Kimia dan Rintangan Bendalir

Cecair patah mengandungi rumusan kimia yang kompleks termasuk pengurang geseran, agen pembentuk gel, biosid dan asid. The hos TPU patah tahan kimia mesti menunjukkan keserasian dengan kimia agresif ini. TPU mempamerkan rintangan yang sangat baik terhadap cecair berasaskan hidrokarbon, asid cair dan larutan alkali yang biasa digunakan dalam operasi patah. Pemilihan bahan mesti mengambil kira suhu bendalir, kepekatan, dan tempoh pendedahan.

3.1 Penilaian Keserasian Bahan Kimia

• Rintangan Hidrokarbon : TPU menunjukkan pembengkakan minimum dan tiada degradasi apabila terdedah kepada diesel, minyak mentah dan produk ditapis.
• Rintangan Asid : Sesuai untuk asid hidroklorik cair (kepekatan 15%) yang digunakan dalam aplikasi pemecahan asid.
• Sistem Gel : Serasi dengan cecair patah polimer berasaskan guar dan sintetik.
• Agen Pengoksidaan : Rintangan terhad kepada pengoksidaan yang kuat seperti peluntur; bahan alternatif disyorkan untuk aplikasi ini.

4. Kejuruteraan Aplikasi untuk Operasi Patah

Kejayaan penggunaan hos patah memerlukan pertimbangan parameter operasi, termasuk tekanan tekanan, tekanan mekanikal dan keadaan persekitaran. The hos frac untuk servis dengan baik mesti menampung keadaan pemuatan dinamik, termasuk getaran, lenturan dan daya tarikan. Jurutera mesti menentukan pemasangan hos dengan elaun jejari lentur yang sesuai dan menyusun pelepasan tekanan.

4.1 Pertimbangan Pemasangan dan Penghalaan

• Jejari Selekoh Minimum : Biasanya 10 hingga 15 kali diameter luar hos. Melebihi jejari selekoh minimum mengurangkan hayat hos dan meningkatkan tekanan gandingan.
• Pelepasan Statik : Formulasi konduktif tersedia untuk aplikasi yang memerlukan penggunaan statik.
• Perlindungan Lelasan : Lengan pembalut luaran disyorkan untuk kawasan haus tinggi, termasuk titik sentuhan tanah dan lokasi antara muka peralatan.
• Pelega Terikan Gandingan : Jarak pengapit dan sistem sokongan yang betul menghalang kelesuan gandingan dalam keadaan operasi yang dinamik.

5. Keperluan Jaminan Kualiti dan Pensijilan

Perolehan B2B memerlukan pengesahan pengesahan kualiti yang ketat. The Hos keretakan API 7K diperakui status menunjukkan pematuhan dengan spesifikasi Institut Petroleum Amerika untuk peralatan penggerudian dan servis telaga. Pensijilan API 7K mengesahkan sistem kualiti pembuatan, ketepatan dimensi dan protokol ujian prestasi. Pensijilan tambahan mungkin termasuk kelulusan jenis ABS untuk aplikasi marin dan pensijilan DNV untuk operasi luar pesisir.

5.1 Dokumentasi yang Diperlukan untuk Perolehan

• Laporan Ujian Bahan : Dokumentasi sifat kompaun TPU, termasuk kekerasan, kekuatan tegangan dan pemanjang semasa putus.
• Sijil Ujian Tekanan : Bukti ujian hidrostatik pada tekanan kerja 150% untuk setiap panjang yang dikilang.
• Rekod Kebolehkesanan : Nombor lot dan kod tarikh pembuatan yang membolehkan bahan yang lengkap.
• Pemeriksaan Pihak Ketiga : Laporan pengesahan bebas untuk aplikasi kritikal yang memerlukan jaminan kualiti yang diperakui.

6. Analisis Perbandingan: TPU lwn Hos Hidraulik Getah

Apabila memilih hos untuk aplikasi patah, jurutera mesti menilai TPU terhadap pembinaan getah tradisional. The Hos TPU Patah menawarkan kelebihan yang berbeza dalam pengurangan berat, fleksibiliti, dan rintangan lelasan berbanding dengan alternatif getah. Walau bagaimanapun, getah mungkin memberikan prestasi unggul dalam aplikasi suhu tinggi tertentu. Perbandingan berikut menyokong istilah pemilihan berdasarkan keperluan operasi.

Perbandingan Prestasi: TPU lwn. Hos Pecah Getah

7. Pengurusan Kitaran Hayat dan Strategi Penggantian

Pengurusan kitaran hayat yang berkesan memaksimumkan pulangan pelaburan dan memastikan keselamatan operasi. The hos TPU tahan lelasan untuk patah biasanya menyediakan 5~6 tahun operasi dalam keadaan perkhidmatan yang teruk. Kriteria penggantian termasuk penutup luar yang boleh, kemungkinan terdedah, kerosakan kegagalan atau kegagalan ujian tekanan. Kemudahan melaksanakan protokol pemeriksaan dan jadual penggantian berdasarkan keadaan operasi sebenar.

7.1 Keperluan Protokol Pemeriksaan

• Pemeriksaan Visual : Pemeriksaan harian untuk kerosakan penutup, kinking, atau pergerakan gandingan.
• Ujian Tekanan : Ujian hidrostatik tahunan pada tekanan kerja 150% untuk hos dalam perkhidmatan berterusan.
• Kesinambungan Elektrik : Ujian tahunan untuk hos konduktif yang digunakan dalam aplikasi nyahcas statik.
• Dokumentasi : Mengekalkan perkhidmatan, termasuk tarikh pemasangan, waktu operasi, dan hasil pemeriksaan.

Soalan Lazim (FAQ)

Adakah tekanan kerja maksimum untuk menyelesaikan TPU?
Tekanan kerja berkisar antara 145 hingga 650 psi. Penarafan khusus bergantung pada diameter hos dan konfigurasi tetulang. Sentiasa menilai tekanan dengan dokumentasi pengilang dan pilih hos dengan keselamatan minimum 3:1 berbanding faktor tekanan operasi sistem maksimum.

Adakah TPU dibandingkan dengan getah untuk aplikasi hos patah?
TPU menawarkan kelebihan ketara dalam pengurangan ringan (kira-kira 30-40% lebih), fleksibiliti yang lebih baik (jejari lentur yang lebih kecil), prestasi anti-penuaan dan rintangan kelemahan yang unggul. Hos getah biasanya memberikan prestasi suhu tinggi yang lebih baik melebihi 85°C dan kos permulaan yang lebih rendah. Pemilihan bergantung pada keperluan operasi tertentu, termasuk pendedahan suhu, kekerapan pengendalian dan keadaan persekitaran.

Adakah pensijilan yang perlu saya perlukan daripada pembekal hos patah?
Semua hos hendaklah dibekalkan dengan laporan ujian bahan, sijil ujian tekanan, dan dokumentasi kebolehkesanan yang lengkap.

Adakah hayat perkhidmatan tipikal hos TPU yang retak?
Hayat perkhidmatan berbeza dengan ketara berdasarkan keadaan operasi, kekerapan kitaran tekanan dan amalan pengendalian. Dalam operasi patah berterusan, hos TPU biasanya menyediakan 5~6 tahun operasi sebelum penggantian. Protokol penyimpanan, pengendalian dan pemeriksaan yang betul memanjangkan hayat perkhidmatan. Kemudahan harus menetapkan jadual penggantian berdasarkan penemuan pemeriksaan visual dan keputusan ujian tekanan dan bukannya masa kalendar sahaja.

Rujukan

• Institut Petroleum Amerika. (2022). Spesifikasi API 7K: Peralatan Penggerudian dan Servis Telaga. Edisi ke-6.
• Pertubuhan Antarabangsa untuk Standardisasi. (2020). ISO 18752:2020 - Hos getah dan plastik dan pemasangan hos - Ujian impuls hidraulik.
• Persatuan Jurutera Automotif. (2021). SAE J517: Piawaian Hos Hidraulik.
• Persatuan Pengujian dan Bahan Amerika. (2023). ASTM D412: Kaedah Ujian Standard untuk Getah Tervulkan dan Elastomer Termoplastik—Ketegangan.
• Persatuan Jurutera Kakisan Kebangsaan. (2022). NACE SP0177: Pengurangan Kesan Arus Ulang-alik dan Kilat pada Struktur Logam dan Sistem Kawalan Kakisan.
• Jurnal Teknologi Petroleum. (2023). "Kemajuan dalam Teknologi Hos Tekanan Tinggi untuk Operasi Pecah Hidraulik." Vol. 75, Isu 8, Muka Surat 42-48.
•
